工程制图测绘指导书

《工程制图测绘》实践教学指导书

一、 测绘的性质、目的与任务
     部件的测绘就是根据现有的部件（或机器），先画出零件草图，再画出装配图和零件工作图的过程。在生产实践中测绘是获取技术资料的一种重要途径和方法，常应用于机器设备的仿制，维修或技术改造工作中，作为工程技术人员必须掌握的基本技能。
     本次测绘作业是在学习完《画法几何与机械制图》课程的后期，进行为期一周的测绘课程，要求学生通过测绘，获得综合运用所学的课程进行独立绘图的能力。使学生进一步掌握零部件的测绘程序及方法，并学习一些有关的工艺及设计知识，为以后进行课程设计与毕业设计打好基础，有助于学生对后续课程的学习和理解。
     通过本次实训应达到以下目的：
１、通过测绘可以继续深入学习零件图和装配图的知识。
２、进一步提高徒手绘图的能力。
３、了解零部件的测绘程序，熟悉零部件的测绘方法，主要是验证理论，巩固和加强理论，并进一步培养学生的动手能力。
４、在实践中学会标注尺寸，确定技术要求，学一些有关的工艺和设计知识，为课程设计和毕业设计打好基础。
５、培养独立分析问题和解决问题的能力。
６、同时训练学生的动手能力。
二、 测绘的基本内容
     测绘部件：齿轮油泵
１、绘制装配示意图一份。
２、绘制主要零件草图：绘制泵体、主动轴、泵盖零件草图。（共3件）
３、绘制齿轮油泵装配图。
４、绘制主要零件工作图：绘制泵体、主动轴、泵盖零件工作图。（共3件）
三、 要求
１、通过对装配件的拆卸、组装、全面了解装配件的工作原理、用途、构造和各零件的主要结构、形状，弄清各零件之间的相对位置和装配连接关系。
２、绘制图样（包括零件草图）应做到：视图选择合理、得当，内容表达完整、准确，尺寸标注清晰、齐全，字体工整，图面整洁。
３、零件图、装配图应该注写必要的技术要求。技术要求的选择要合理，可用。
４、零件图与装配图的对应结构尺寸应一致。
四、 测绘程序及方法
（一）、齿轮油泵
1、了解和分析部件
    由教师讲述装配件的测绘步骤、方法、要求，装配件的工作原理、作用，主要零件的名称、构造、作用，各种零件之间的装配位置和装配关系，表面粗糙度和极限配合等技术要求的选择，规格性能尺寸、总体尺寸、安装尺寸、定位尺寸等主要尺寸的确定与计算，使学生较全面的了解装配件的全部概况。

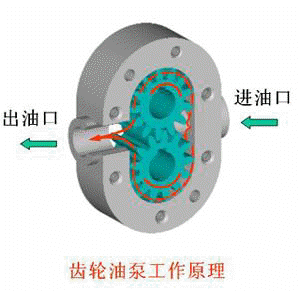

     工作原理：齿轮泵是各种机械润滑和液压系统的输油装置。用来给润滑系统提供压力油的。主要用于低压或噪声水平限制不严的场合。齿轮油泵一般由一对齿数相同的齿轮、传动轴、轴承、端盖和壳体组成。如图所示，当主动齿轮逆时针转动，从动齿轮顺时针转动时，齿轮啮合区右边的压力降低，油池中的油在大气压力作用下，从进油口进入泵腔内。随着齿轮的转动，齿槽中的油不断沿箭头方向被轮齿带到左边，高压油从出油口送到输油系统 。

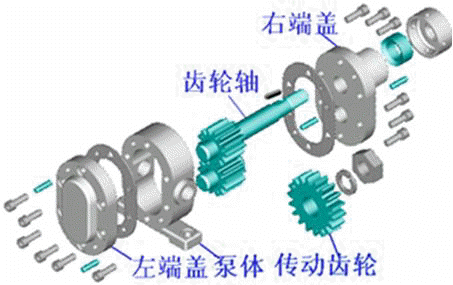

齿轮油泵组成

2、拆卸和画装配示意图
     油泵的装拆顺序：拆螺钉 、销钉 → 左端盖 → 齿轮轴→螺母及垫圈→齿轮→压盖螺母、压盖及密封圈→右端盖→齿轮轴。 学生分组进行，动手拆卸装配件（齿轮油泵）。拆卸过程中要记录拆卸零件的次序、名称，观察分析零件之间的装配位置和装配关系，全面详细地掌握齿轮油泵总体构造和各个零件形状特征及其表面特征（加工面与非加工面，配合面与非配合面）。机件的配合表面应注意保护，防止损伤，零件切勿丢失，最后应装配后归还。
３、绘制零件草图阶段
     绘制零件草图就是徒手画图，不可以使用绘图工具和仪器绘制。绘制零件草图就是根据目测的方法徒手画出的具有完整内容、能表达清楚的零件图。不可认为零件草图就是潦草的图，于是就马虎、不认真。绘制零件草图的要求和安排如下表：
    零件草图名称

４、绘制装配图阶段
     根据零件草图绘制装配图，采用A1图纸，比例1：1。绘制装配图的步骤如下：
（1）测量、计算装配件主要尺寸。如两齿轮中心距尺寸，主动轴至底部的定位尺寸、安装尺寸、总体尺寸等。
（2）画各视图基准位置线，绘制底稿图。底稿图线要求轻淡清晰，以便看图和修改。
（3）检查无误，将底稿图线加粗描深。
（4）画剖面线（相邻两零件的剖面线方向相反，同一个零件在各视图中的剖面线方向相同），标注装配图尺寸。
（5）注写技术要求。装配图中的技术要求与零件图中技术要求的重点不同。
（6）编写零件序号、明细表、填写标题栏。
（7）全面审查、审核、签名。

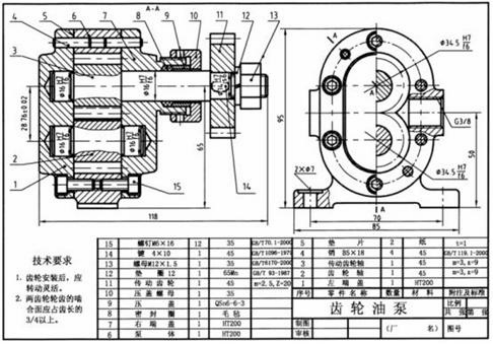

    齿轮油泵装配图如下图。

５、绘制零件工作图阶段
     零件草图经过画装配图后，核对了它的结构和大小，因此零件图不能照抄草图，对零件的结构、视图表达、技术要求等内容都需要再加考虑。对规范的结构（如倒角、退刀槽、键槽、砂轮越程槽、凸台、凹坑等），还需要查阅手册。标准件是外购件，不需要画图。
     根据零件草图整理绘制出零件工作图。绘制零件工作图要求如下：
（１）零件工作图要采用绘图工具、绘图仪器绘制，图形要规整，图线要符合国家标准规定的要求。
（2）零件工作图的名称、图纸幅面、比例及材料要求与零件草图要求相同。
６、全面检查装订成册
     按装配图明细表的序号，清点零件图是否按要求齐全，图号、材料、名称、件数是否一致。核对零件尺寸（此项工作在画装配图时已进行）要特别注意零件图和装配图的配合尺寸是否一致，轴向方向的累加尺寸是否一致。
     总之，在审核图纸时，应对照零件图和装配图的相应部分进行，这样才容易发现错误。在实际工作中审图的工作是大量的，涉及知识面也很广，这些知识要在实践中不断积累，逐步提高，以便适应实际工作的需要。
７、回装齿轮油泵
     在现场测绘时，是在测绘完零件草图后，就回装机器。回装时，要注意装配顺序（包括零件的正反方向），做到一次装成。在装配中不轻易用锤子敲打，在装配前应将全部零件用煤油清洗干净，对配合面、加工面一定要涂上机油，方可装配。
８、写总结报告书
     总结报告书要求绘制出齿轮油泵装配示意图，并说明其工作原理、作用。介绍装配图视图表达方法的选择及其理由。说明技术要求中表面粗糙度和公差与配合的选择方法及其理由，主要规格性能尺寸、总体尺寸、安装尺寸的大小等，将齿轮油泵测绘过程中的体会和收获作书面形式总结。
     最后注意检查班级、姓名、学号是否都已写上。在认定完成以后，学生应将所绘装配图，零件图以及零件草图折叠成A4幅面，和总结报告一起装订后送交老师，方算测绘工作完成。

 五、 课时分配：
